三、電纜管封堵器
電纜管封堵器又名阻水法蘭、止水法蘭和封堵法蘭，近年來封堵器在電網工程中發揮的作用越來越受到重視。我公司在總結了國內外電纜管口封堵器優缺點基礎上，成功研發生產了新型電纜管封堵器，并獲得了專利證書。專利號：ZL 2018 2 0946742.7 。該專利產品投放市場使用5年多來封堵效果良好。目前我公司生產的封堵器有兩大類：空管封堵器KGD和有電纜管封堵器LGD，其中有電纜管封堵器部分產品是與優質廠家合作生產。具體說明如下：
第一部分：電纜空管封堵器
一、普通空管封堵器型號為KGD：適應電纜管空管內徑范圍為100--250毫米。產品由擴漲法蘭盤、限位法蘭盤、羊角螺母和密封橡膠圈四部分組成如下圖：
安裝時將封堵器初步裝配在一起，放入電纜空管腔內直接用手旋緊羊角螺母即可。它的特點是安裝方便、密封可靠、成本低廉。
二、螺桿雙向緊固封堵器
（1）、構成

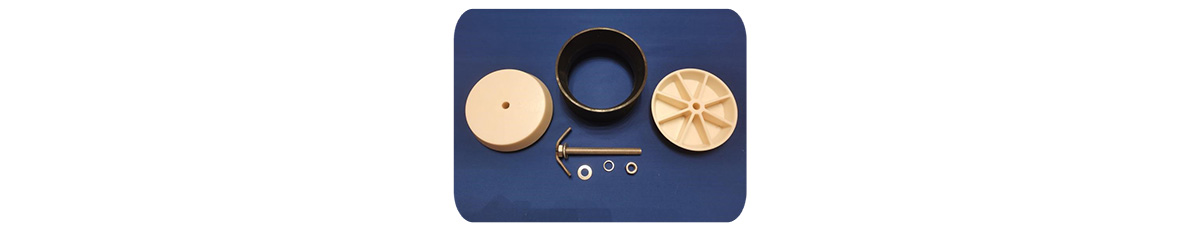

由兩個高強工程塑料制成的增壓盤、一個密封橡膠筒、一個密封墊和一套金屬螺栓（不銹鋼螺栓或熱鍍鋅螺栓）共五部分構成如下圖:
（2）、安裝方法

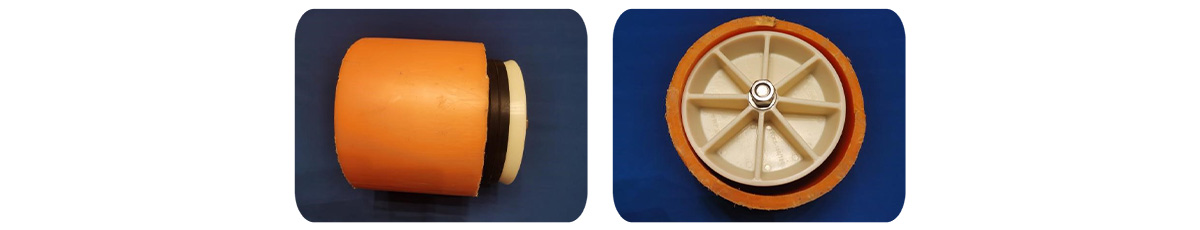

將封堵器初步組裝在一起。如下圖：
將封堵器放入管內。

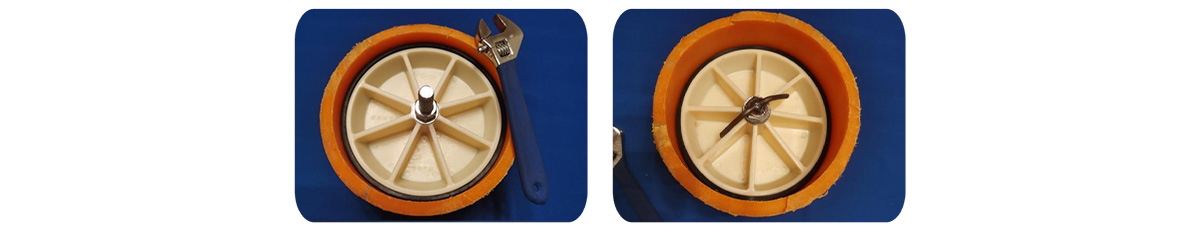

將封堵器螺栓緊固即可，下左圖為未緊固照片，右圖為緊固后照片。
緊固后的正反面效果圖如下：
正反面緊固后便構成了雙面緊固。根據用戶反映，雙面緊固的效果明顯好于單面緊固的效果，而且密封好、成本低安裝方便。
三、羊母雙向緊固封堵器
（1）、構成

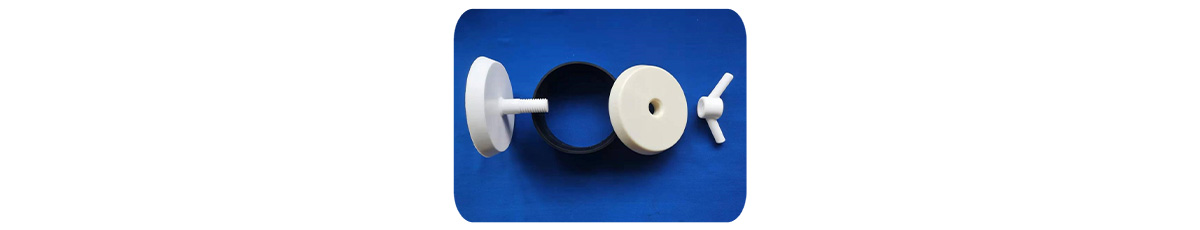

由一個帶軸錐形盤、一個帶孔錐盤、一個羊角螺母和一個密封橡膠筒共四部分組成如下圖：
（2）、安裝步驟

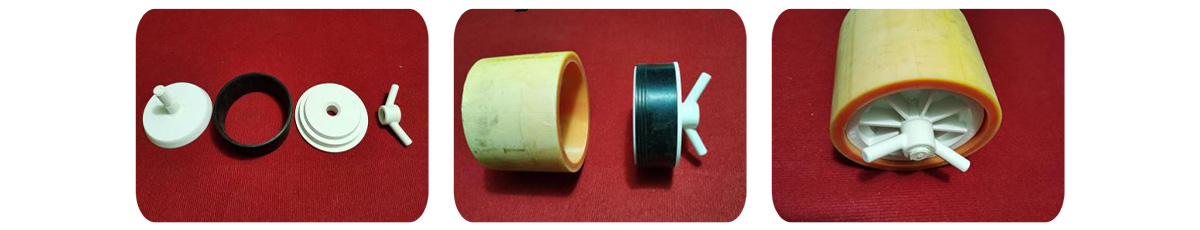

1、將封堵器初步組裝在一起 2、將封堵器放入電纜管內

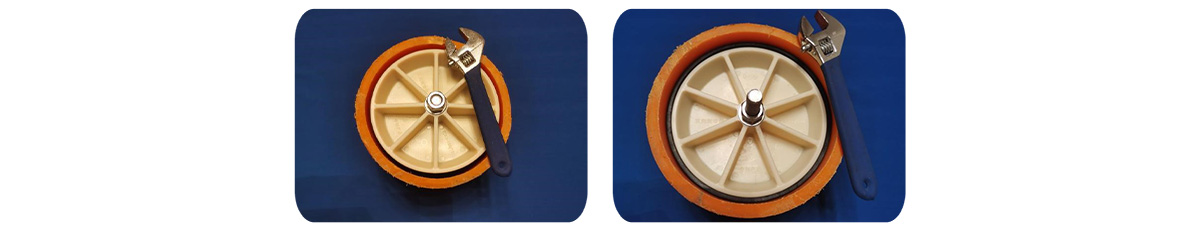

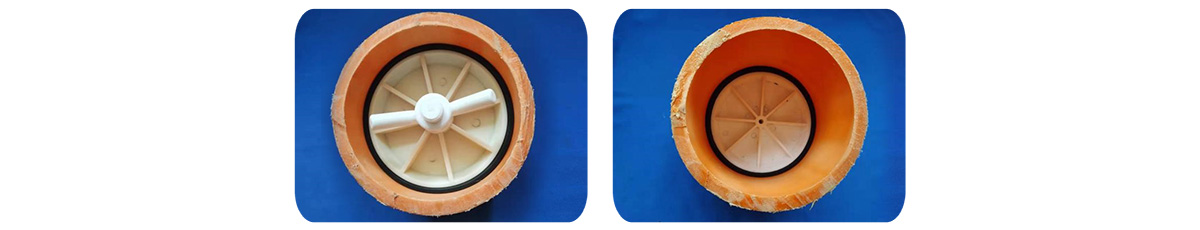

3、用手旋緊羊角螺母后的正面和反面圖
根據用戶反映此種緊固方式封堵器的優點是：密封效果好、成本低、安裝方便。
四、工程案例：
圖中白色為空管封堵器，黑色為有纜管封堵器。其中粗電纜為高壓電纜，細電纜為通訊光纜。
第二部分：有纜管封堵器

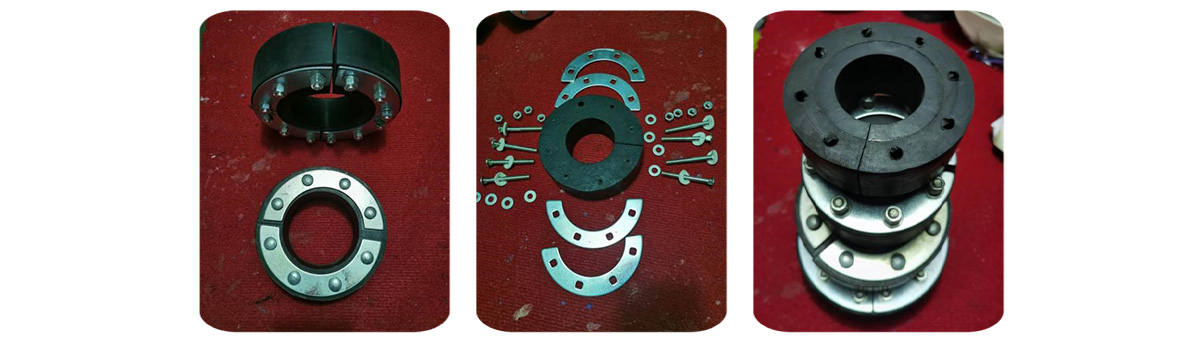

已有電纜管封堵器型號為L(zhǎng)GD：適用封堵各種直徑電纜管和各種直徑的電纜，包括光纜。產品由半圓法蘭盤、緊固螺栓和環形橡膠圈三部分組成如下圖：
安裝時將封堵器初步裝配在一起，套在電纜上并將它推入電纜管內合適位置后，將螺栓均衡逐步緊固到位即可。緊固時建議用套筒扳手緊固,若有條件最好使用電動套筒扳手緊固。它的密封原理是通過螺栓縱向緊固橡膠圈，使橡膠圈橫向膨脹達到密封效果。
如果封堵器與電纜或與電纜管之間縫隙較大時，可加膠帶纏繞解決。該產品的特點也是安裝方便、密封可靠和成本較低。目前有纜管封堵器已廣泛應用在電纜溝、井內和電纜終端塔工程中�，F(xiàn)分別介紹如下：

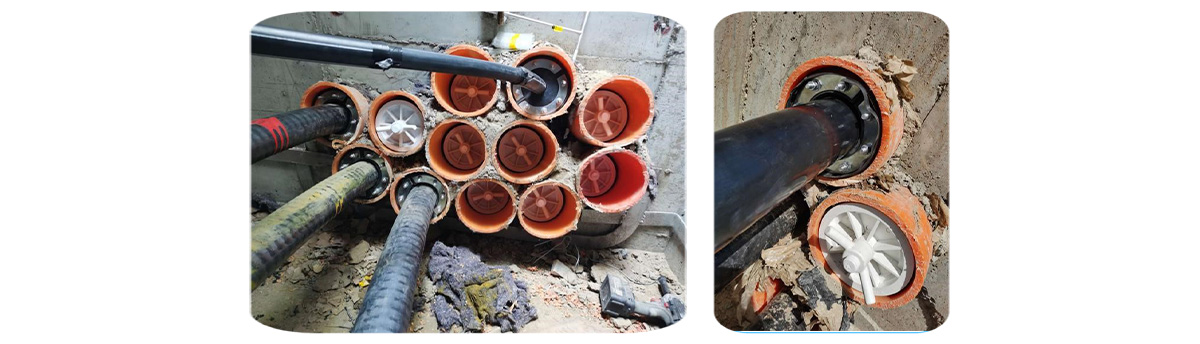

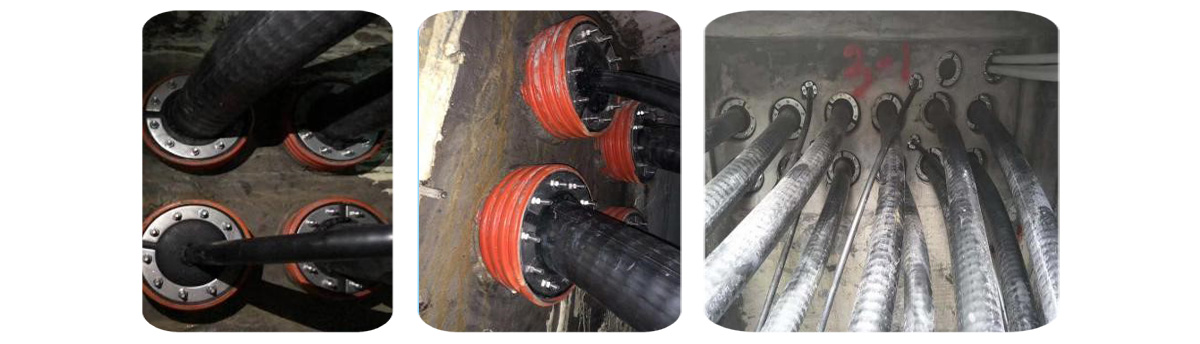

在電纜溝內、電纜井內安裝的封堵器工程案例
第三部分：終端塔電纜管口封堵器

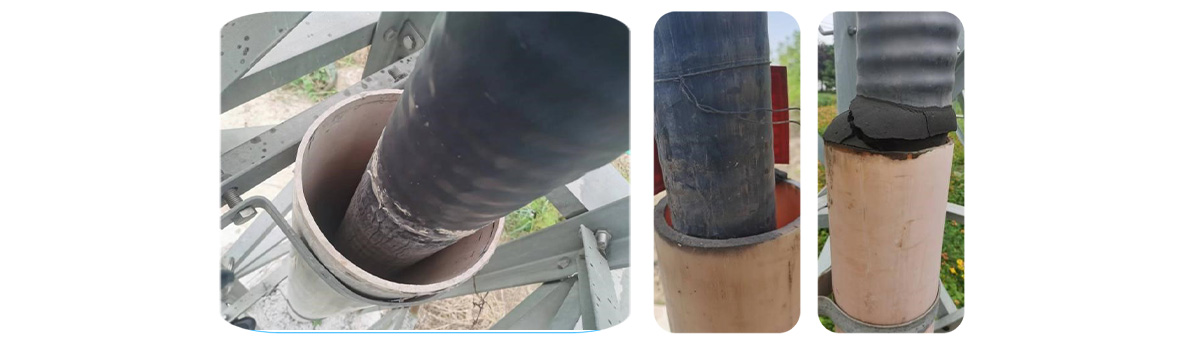

傳統終端桿塔電纜保護管口都是用防火泥進行封堵，但是此種方式經過一個夏季防火泥便開始脫落了，經過幾個夏季以后防火泥便脫落的干干凈凈。完全失去防護作用，平時積塵、雨天進水、雪天積雪。見照片如下：

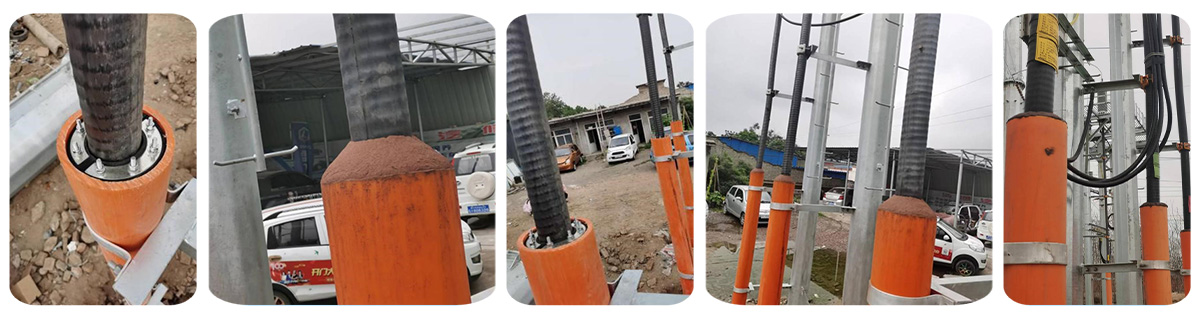

為了解決此類問題，我公司與電力專業人員研究成功方案是：首先用封堵器把電纜管口進行密封，而后在上面再用防火泥進行錐形保護層。見下圖照片：

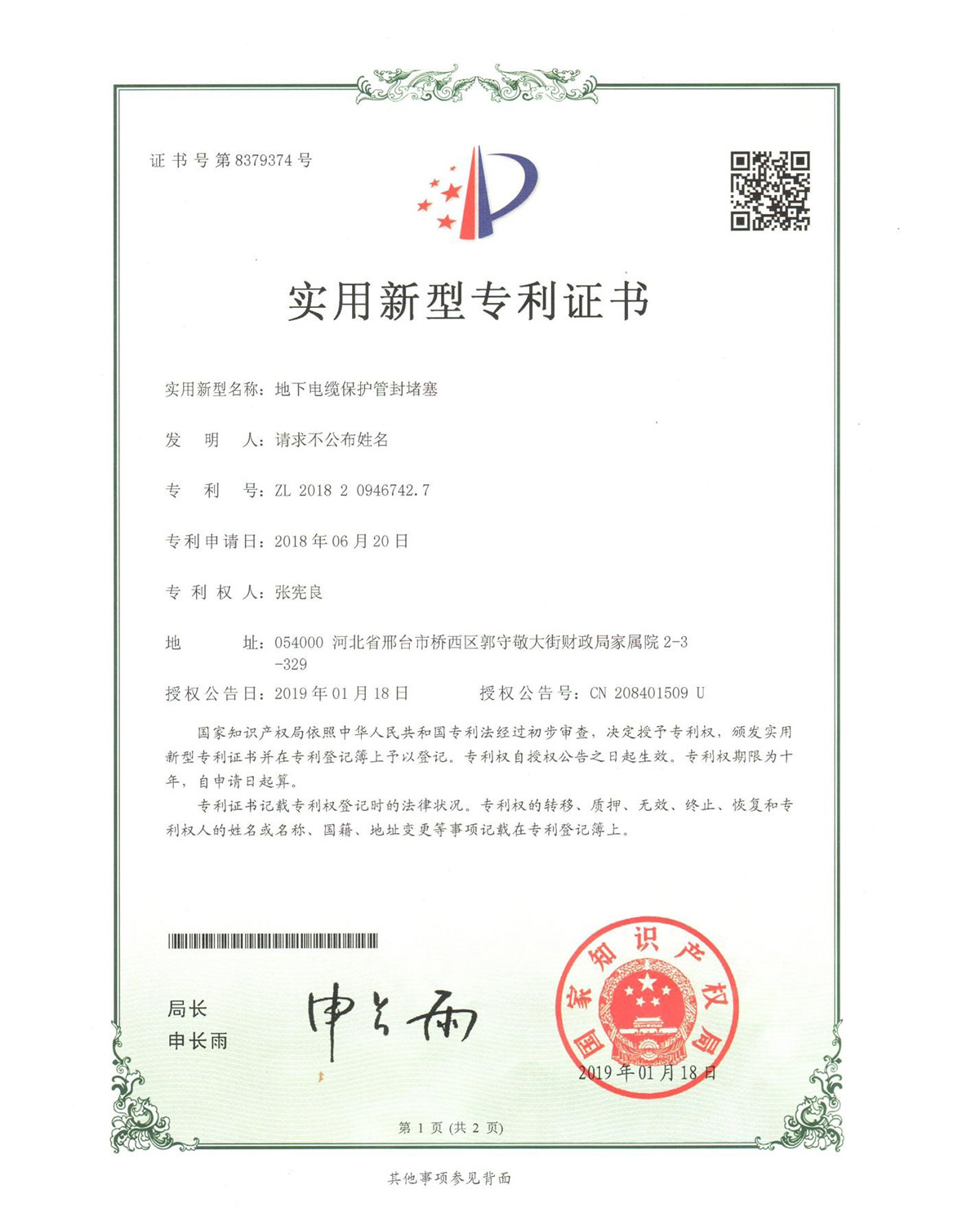

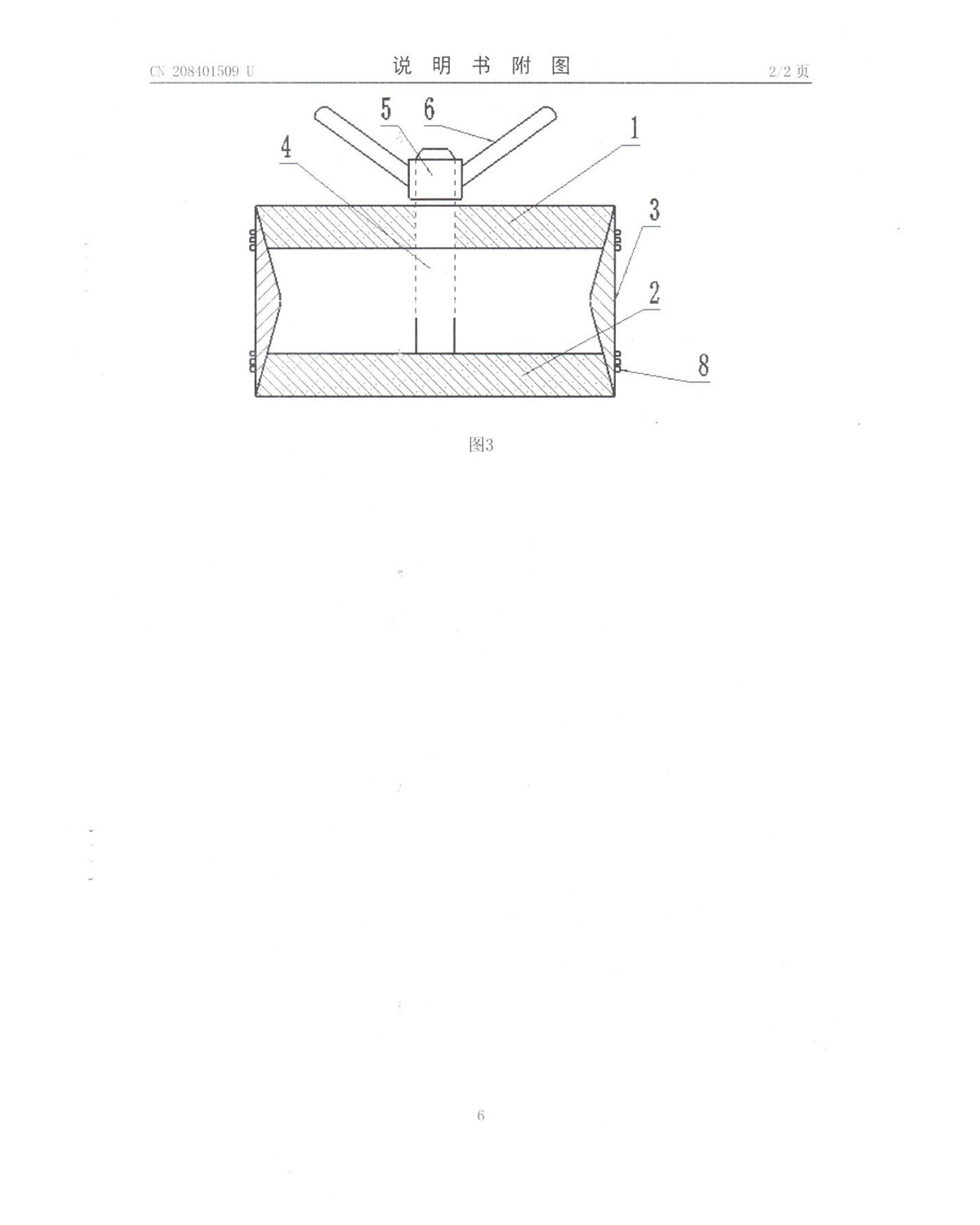

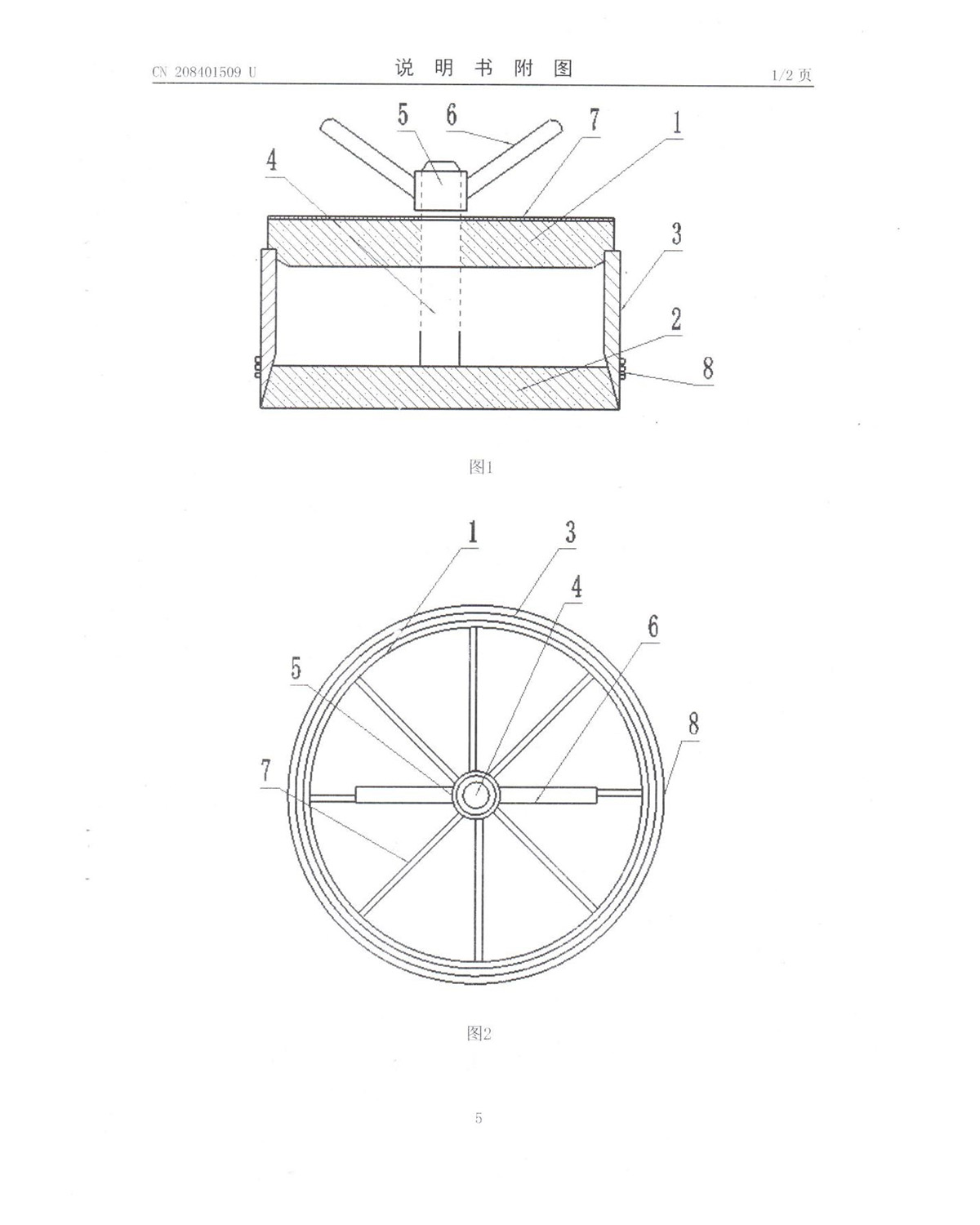

附件一、專利證書：

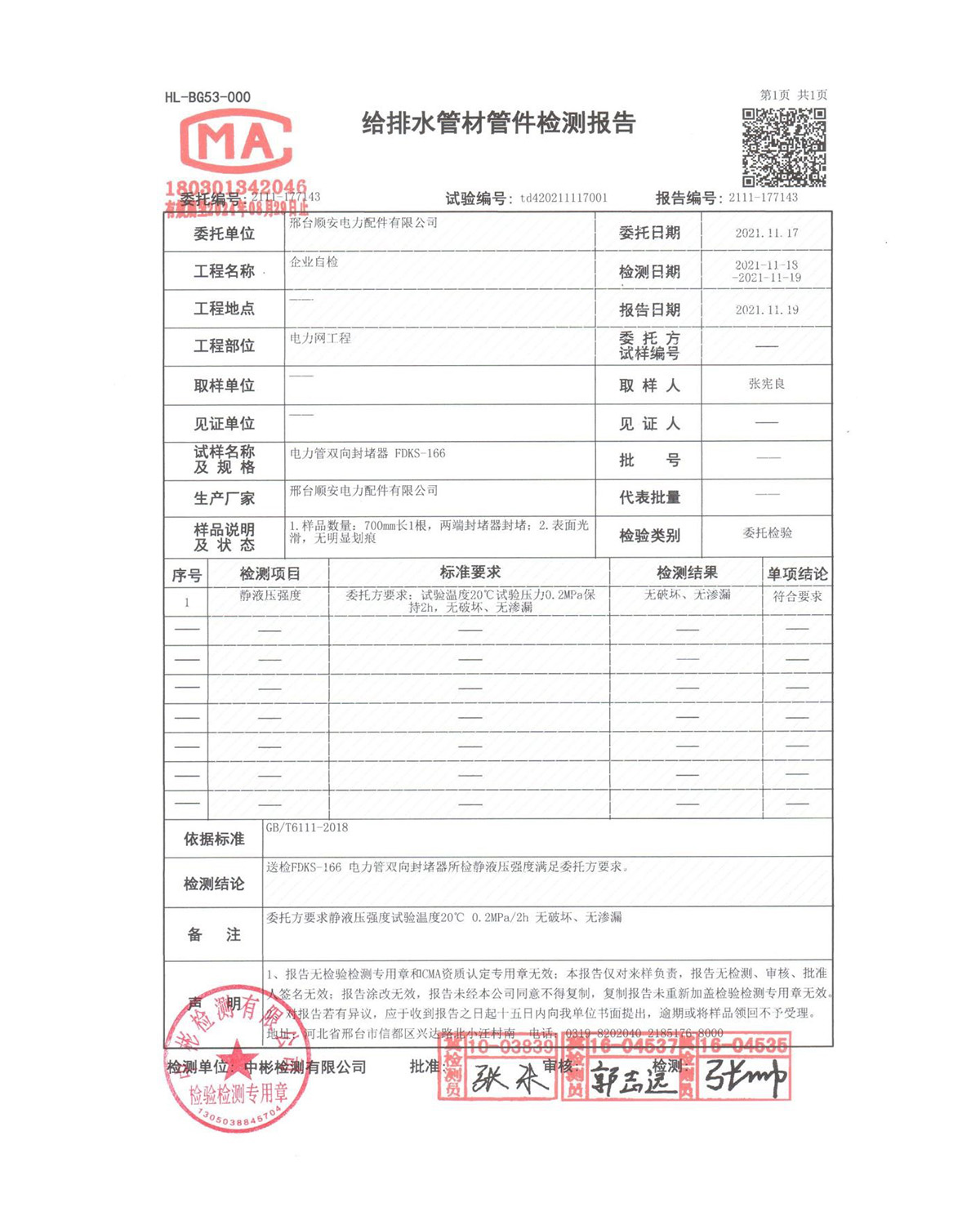

附件二、水壓檢驗報告：

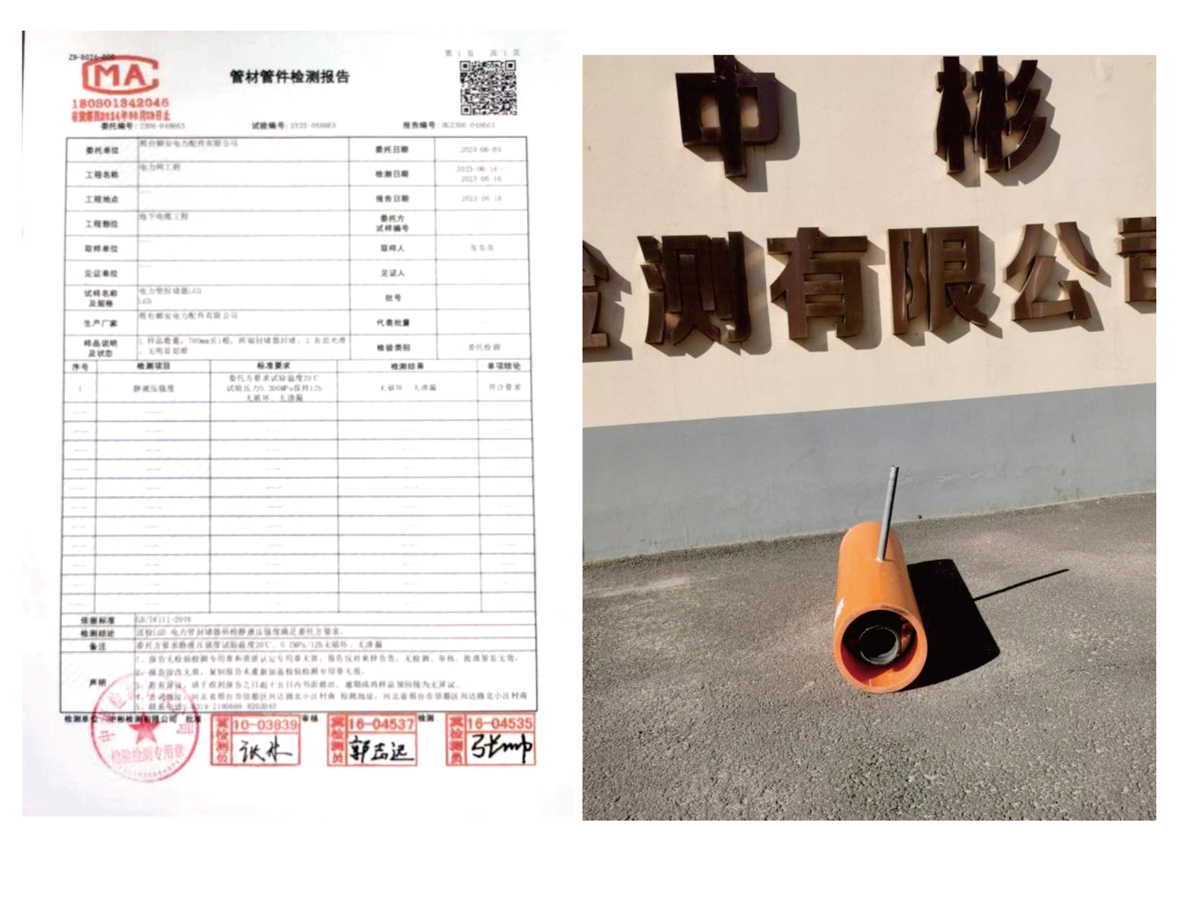

附件三、有纜管封堵器LGD水壓檢測報告及檢驗裝置機構照片：
