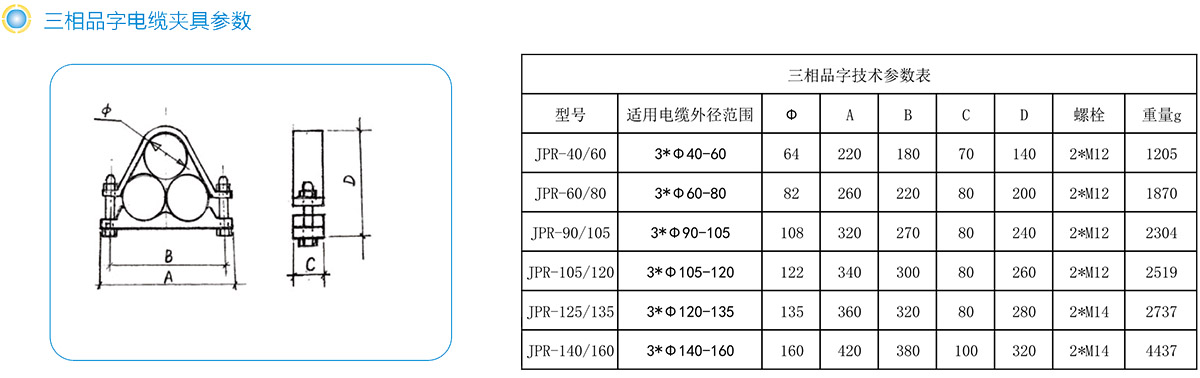

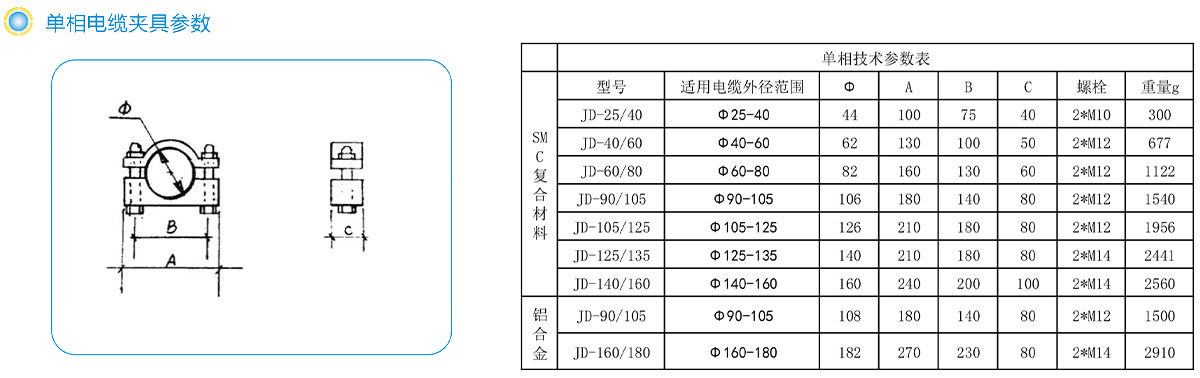

我公司電纜夾具共有三大類，分別是復合材料電纜夾具、單相鋁合金電纜夾具(抱箍)和接地電纜夾具。目前單相電纜夾具有16種、三相品字電纜夾具有6種。照 片及參數表如下：

1、上蓋，主要由復合材料SMC也稱高分子材料組成。它的特性是重量輕強度高、阻燃絕緣隔磁、抗老化耐腐蝕成本低防盜竊。因此在國際上成為電纜夾具的首選材料。
       2、襯墊，由阻燃橡膠制成，與普通電纜外絕緣皮材料一致，因此對電纜有良好的保護作用。
       3、底座，全部由阻燃橡膠制成，該種橡膠與電纜外絕緣皮材料一致。該種底座的結構設計獲得國家專利，自投放市場多年以來深受廣大電力工作者的喜愛。其專利核心技術有三點：一是在底座的底部?jī)蛇吀髟O(shè)計了一個U型邊和一個直角邊，安裝時可將底座鎖扣到電纜支架上面，從而有效解決了在施工中底座易脫落問題。二是底座接觸電纜面積大可大幅度提高對電纜的支撐和保護作用。三是底座直接與電纜支架接觸增加了底座的穩定性且大幅度降低了電纜的高度，有效解決了傳統夾具底部太厚使電纜升高后在相鄰支架上面懸空的問題。
       4、螺栓，一般由兩套熱鍍鋅螺栓構成。由于復合材料上蓋已完全隔斷了磁場，所以習慣用不銹鋼螺栓隔磁的設計已沒有必要，同時還可以節省對螺栓的投資、增加螺栓的強度和防腐性能。

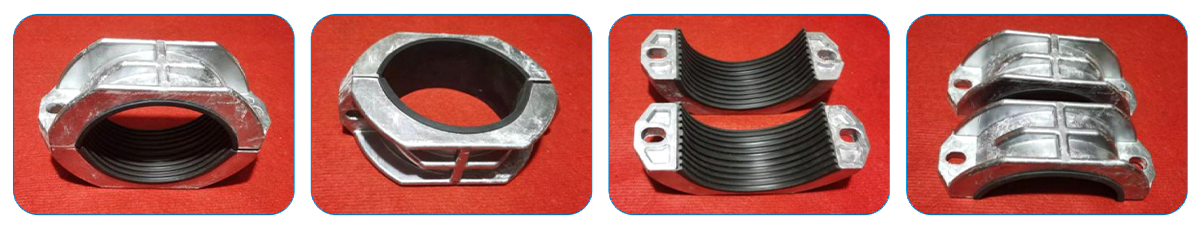

根據電力客戶的要求，我公司在總結市場現有鋁合金電纜夾具優缺點的基礎上，開發了一種改進型鋁合金電纜夾具。該夾具一經安裝使用便立即得到電力專業人員的高度評價。

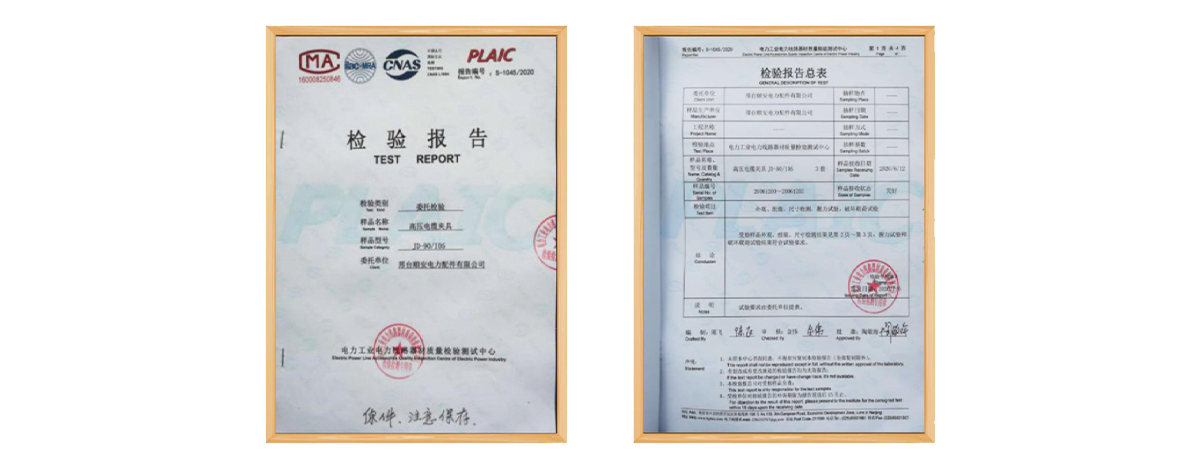

       改進的主要地方是將夾具底面加裝一個十字結構，它可以使夾具穩妥固定在各種型號的角鋼、槽鋼、扁鋼等支架上面。目前該夾具已通過了南京電力工業電力線路器材質量檢驗測試中心的檢驗，用戶可放心選用。

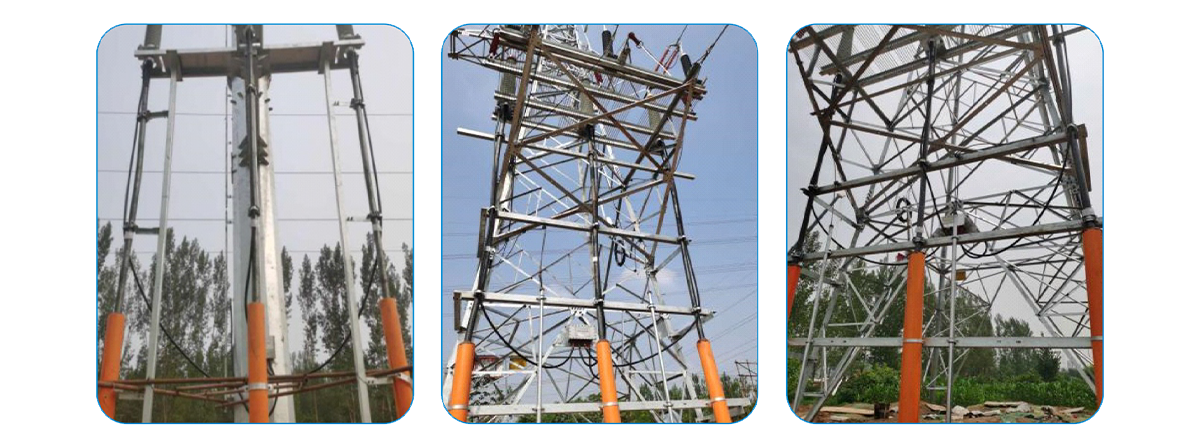

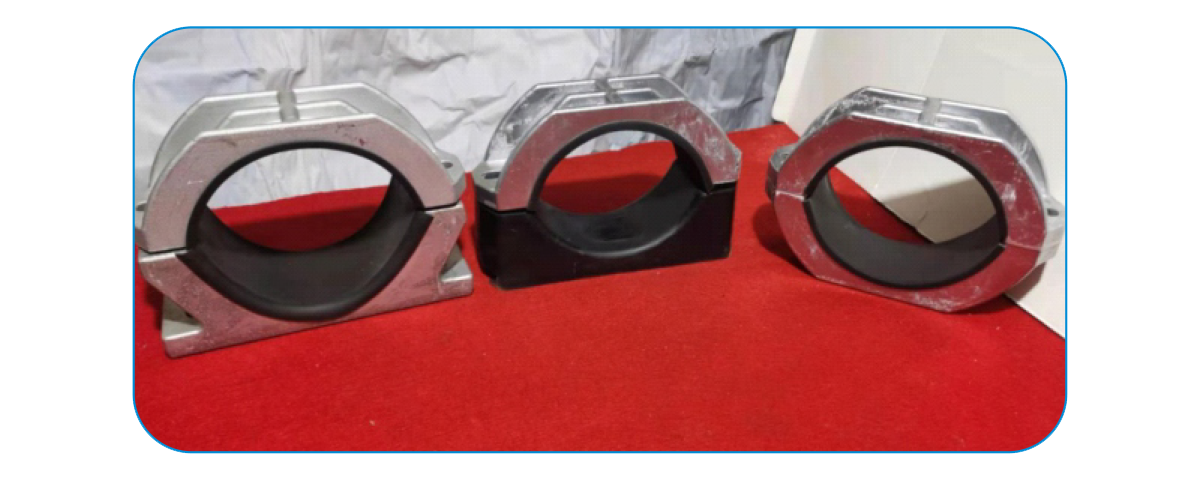

左側夾具是終端塔電纜垂直布置方式專用加強型鋁合金夾具。
       中間夾具是水平布置電纜方式鋁合金與橡膠復合型夾具。
       右側夾具是普通鋁合金夾具。

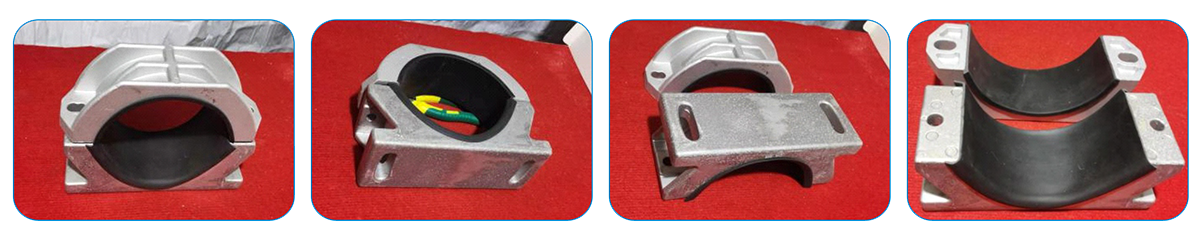

產品與其它結構夾具相比主要優點是：安全可靠和安裝方便。原理是底座為雙層結構含有底層和上層（見照片），施工時分兩次安裝固定。底層可以提前單獨用螺栓固定到鐵塔上面。待底座內放入電纜后，再用螺栓將底座上層和夾具上蓋將電纜固定。此種結構可以完全滿足底座螺栓固定力大于夾緊電纜的螺栓固定力技術要求。

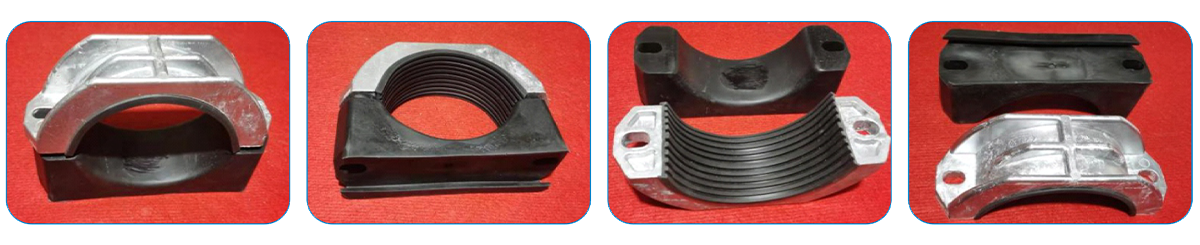

它的特點是上蓋由鋁合金制成，底座由阻燃橡膠制成。適合在水平布置電纜中安裝固定。優點是安全可靠經濟實惠。

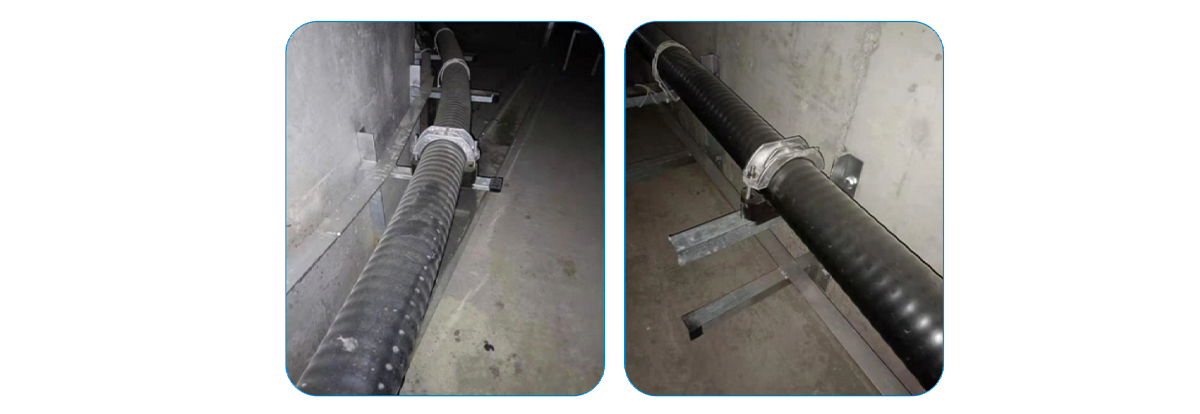

本公司所生產的單相鋁合金夾具適應廣泛，可在各種場合安裝使用。另外建議在電纜夾具上面再安裝一個接地電纜夾具，就可以同時解決接地電纜的固定問題，如照片中接地電纜夾具。

長期以來，高壓電纜接頭處的接地電纜固定問題始終得不到徹底解決。針對這一問題我公司與有關單位合作經過多年試驗改進，現已成功研發出接地電纜專用夾具產品，從而徹底解決了這一問題。此產品經現場安裝使用效果良好。
       此產品的特點是在原有高壓電纜夾具的上面加裝接地電纜夾具，形成高壓電纜和接地電纜同步平行固定，既簡單易行又美觀可靠且成本低廉。接地電纜夾具由橡膠座、鋁排抱箍、橡膠墊和螺栓四部分組成，裝配前后照片如圖：

高壓電纜夾具和接地電纜夾具共用同一條長螺栓固定，安裝時先安裝高壓電纜夾具而后再安裝接地電纜夾具。安裝前后照片對比如下：

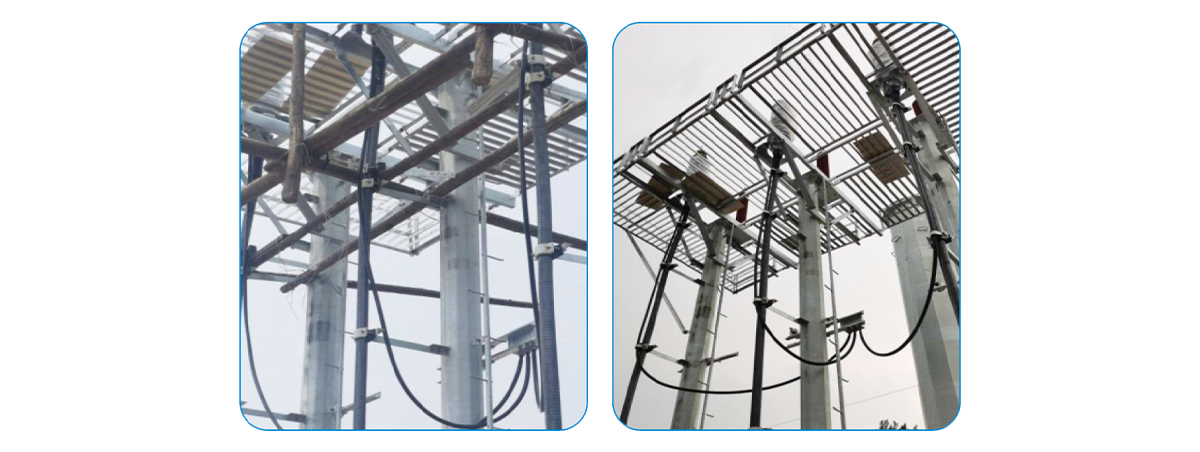

近期某220KV變電站室內，在垂直安裝布置的220KV高壓電纜固定方式中同時使用了電纜夾具和接地電纜夾具。此種安裝效果受到工程技術人員的高度評價。 在220KV電纜夾具上面同步按裝接地電纜夾具工程照片如下：

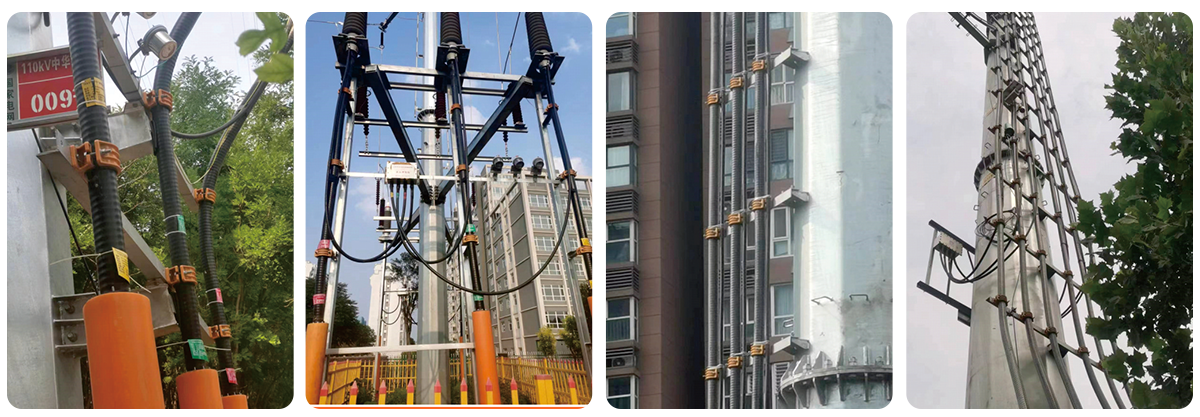

此接地電纜夾具可廣泛運用于電纜終端桿塔的垂直布置電纜端頭工程中，也可以廣泛用于電纜溝或電纜隧道內的水平布置的電纜接頭工程中，也可以用于其它布置形式的接地電纜固定工程中。
       我公司對電網中接地電纜的固定方式進行了多年調查研究，發現原有的固定方式有很多種。例如：有的用鋁絲固定接地電纜，將接地電纜與高壓電纜捆綁到一起，其結果是既不美觀又不安全，時間一長鋁絲便會斷裂；還有的用膠布捆綁接地電纜，用不了多長時間膠布就會失效；更有甚者直接用鐵絲進行捆綁，這在單相電纜運行中產生渦流發熱是絕對不能允許的。目前我公司我研發的這一新產品已經徹底解決了此問題。
       此夾具簡單實用、成本低廉且安裝方便，所以使用此夾具可以降低工程成本和提高工程安裝效率。更重要的是安裝此種接地電纜夾具后可大大提高了接地電纜的安全運行可靠性和文明施工水平。
