電纜規范關于夾具配置的要求

一、規范要求
《城市電力電纜線路設計技術規定》(DL/T 5221-2016)
4.5.6蛇形敷設的電纜固定于支架時，應墊以橡膠墊，并符合下列規定：
1、采用垂直蛇形應在每隔5~6個蛇形的頂部和靠近接頭部位用金屬夾具把電纜固定于支架上，其余部位應用具有足夠強度的繩索或夾具固定于支架上；
2、采用水平蛇形敷設的電纜，應在每個蛇形半節距部位用夾具把電纜固定于防火槽盒內或支架上；
3、繩索綁扎強度應按受綁扎的單芯電纜通過*大短路電流時所產生的電動力驗算；
4、在坡度大于10%的斜坡隧道內，把電纜直接放在支架上(如采用垂直蛇形敷設)時，應在每個弧頂部位和靠近接頭部位用夾具把電纜固定于支架上，以防止電纜熱伸縮時位移。

4.5.8在電纜中間接頭兩側應用固定夾具進行剛性固定，固定夾具數量應通過計算確定。
8.0.2單芯電纜用的夾具，不得形成磁閉合回路，與電纜接觸面應無毛刺且應符合下列規定：
1、在終端、接頭或轉彎處緊鄰部位的電纜上，應有不少于一處的剛性固定；
2、在垂直或斜坡上的高位側，宜有不少于2處的剛性固定。
8.0.3電纜各支持點之間的距離(除垂直蛇形敷設外)，不宜大于表8.0.3的規定。

《電力工程電纜設計標準》（GB 50217-2018）

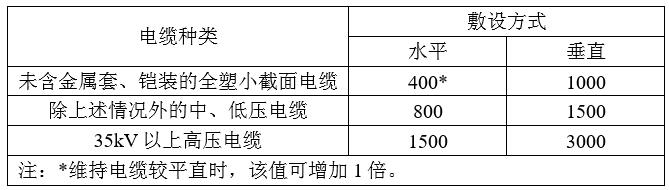

6.1.2直接支持電纜的普通支架(臂式支架)、吊架的允許跨距宜符合表6.1.2的規定。

1、水平敷設時，應設置在電纜線路首、末端和轉彎處以及接頭的兩側，且宜在直線段每隔不少于100m處；6.1.3 35kV及以下電纜明敷時，應設置適當?shù)墓潭ú课唬�并應符合下列�?guī)定：
2、垂直敷設，應設置在上、下端和中間適當數量位置處；
3、斜坡敷設，應遵照本條第1款、第2款因地制宜設置；
4、當電纜間需要保持一定間隙時，宜設置在每隔約10m處；
5、交流單芯電力電纜還應滿足按短路電動力確定所需予以固定的間距。

6.1.4 35kV以上高壓電纜明敷時，加設的固定部位除應符合本標準第6.1.3條的規定外，尚應符合下列規定：
1、在終端、接頭或轉彎處緊鄰部位的電纜上，應設置不少于1處的剛性固定；
2、在垂直或斜坡的高位側，宜設置不少于2處的剛性固定；采用鋼絲鎧裝電纜時，還宜使鎧裝鋼絲能夾持住并承受電纜自重引起的拉力；
3、電纜蛇形敷設的每一節距部位以采用撓性固定。蛇形轉換成直線敷設的過渡部位宜采用剛性固定。
