復合材料電纜固定夾 高壓?jiǎn)涡倦娎|固定線夾具

   復合電纜夾具

   夾具的優點及構成
   1、上蓋，主要由復合材料SMC也稱高分子材料組成。它的特性是重量輕強度高、阻燃絕緣隔磁、抗老化耐腐蝕成本低防盜竊。因此在國際上成為電纜夾具的首選材料。
    2、襯墊，由阻燃橡膠制成，與普通電纜外絕緣皮材料一致，因此對電纜有良好的保護作用。
    3、底座，全部由阻燃橡膠制成，該種橡膠與電纜外絕緣皮材料一致。該種底座的結構設計獲得國家專利，自投放市場多年以來深受廣大電力工作者的喜愛。其專利核心技術有三點：一是在底座的底部?jī)蛇吀髟O(shè)計了一個U型邊和一個直角邊，安裝時可將底座鎖扣到電纜支架上面，從而有效解決了在施工中底座易脫落問題。二是底座接觸電纜面積大可大幅度提高對電纜的支撐和保護作用。三是底座直接與電纜支架接觸增加了底座的穩定性且大幅度降低了電纜的高度，有效解決了傳統夾具底部太厚使電纜升高后在相鄰支架上面懸空的問題。
    4、螺栓，一般由兩套熱鍍鋅螺栓構成。由于復合材料上蓋已完全隔斷了磁場，所以習慣用不銹鋼螺栓隔磁的設計已沒有必要，同時還可以節省對螺栓的投資、增加螺栓的強度和防腐性能。
   工程案例

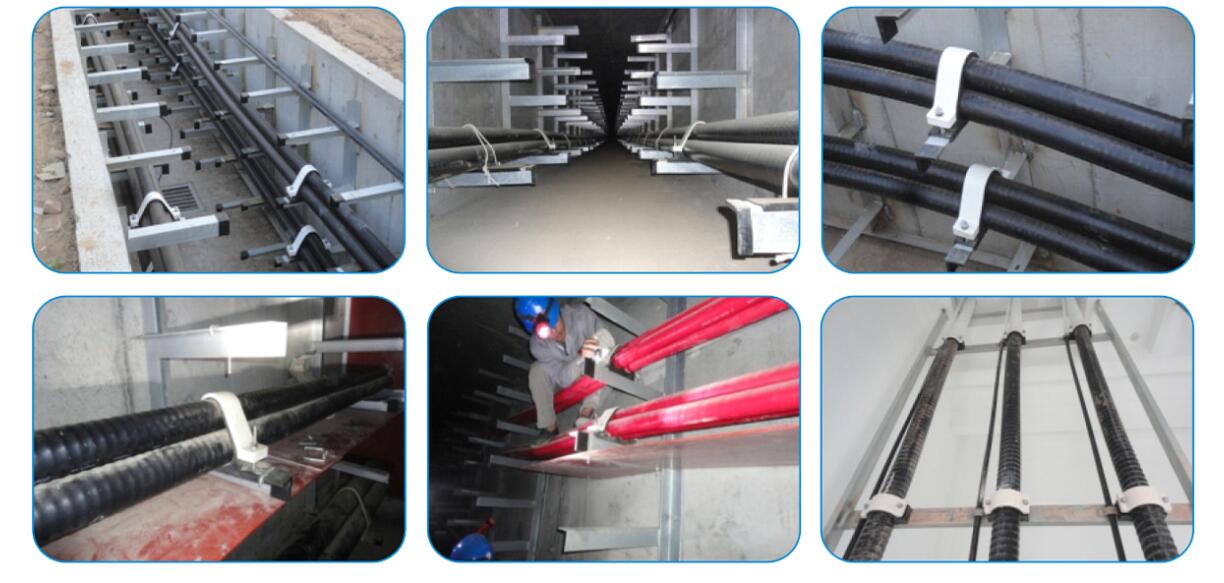

   石家莊市地鐵3號線110KV電纜工程照片：

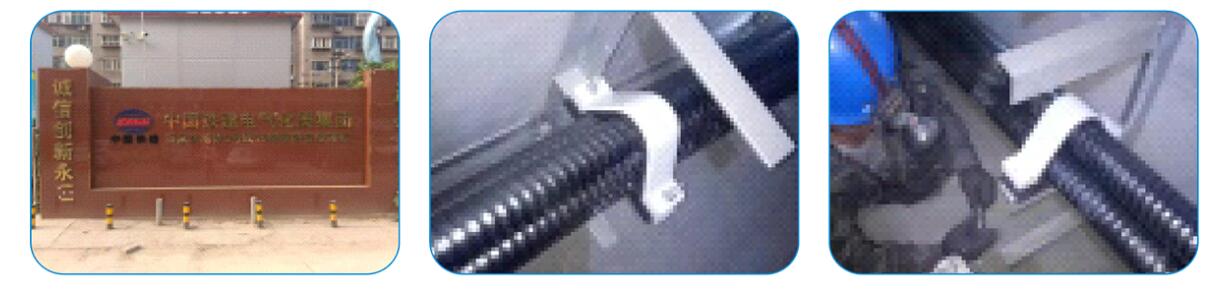

   石家莊鹿泉電纜入地工程及其它電纜工程照片：

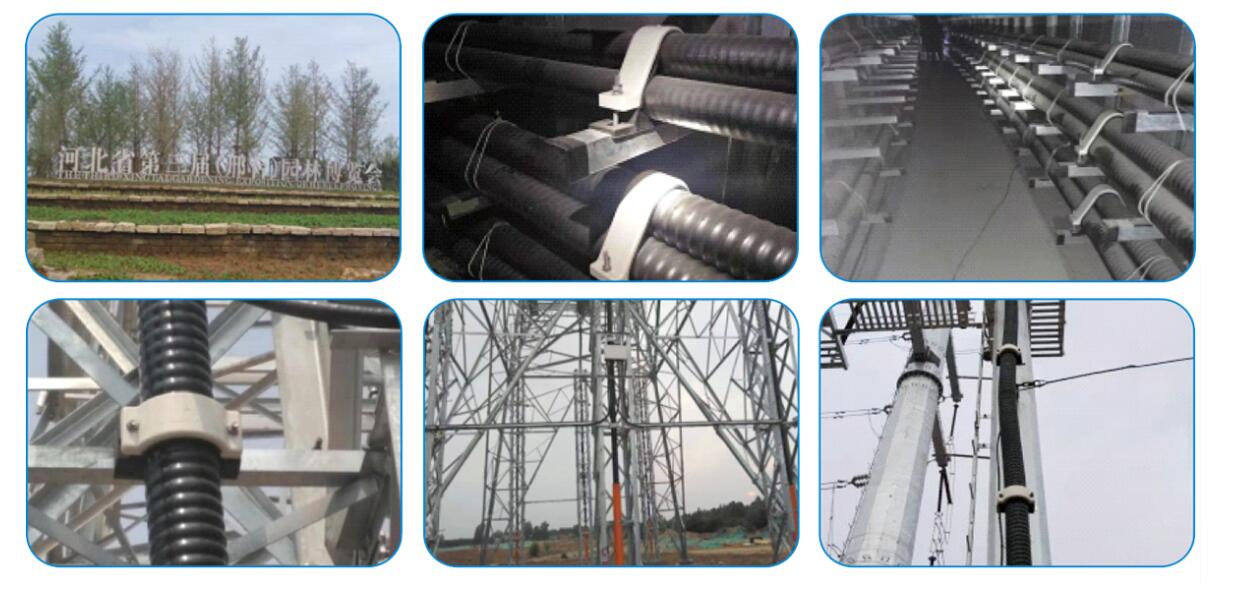

   河北省第三屆（邢臺）園博園110—220KV電纜入地工程：
